Крепление стенок котлованов

На первоначальном этапе укрепления шпунтовой стенки любого объекта производят монтаж обвязочного пояса из горизонтальных металлических балок. Это делается для того, чтобы металлические шпунты объединить в общую конструкцию, и для более равномерного распределения нагрузки на вертикальные стенки.
Это один из самых простых и доступных способов укрепления стенок. Позволяет выполнить работы в сжатые сроки, при этом возможно многократное использование применяемой балки, благодаря чему снижается стоимость готового укрепления котлована
Если не сделать обвязочный пояс, то шпунтовая стена может не выдержать внешнего давления грунта и опрокинется. Данный способ применяется, если глубина котлована не превышает 7 метров.

Металлическая балка
Обвязочный распределительный пояс

сравнение видов ограждений

На первоначальном этапе укрепления шпунтовой стенки любого объекта производят монтаж распределительного обвязочного пояса из горизонтальных металлических балок. Это делается для того, чтобы шпунты объединить в общую конструкцию и чтобы распределение нагрузки на вертикальные стенки происходило более равномерно.

Если этого не сделать, то шпунтовая стена может не выдержать внешнего давления грунта и опрокинется. Этот способ разработки котлованов подойдет, если его глубина не превышает 7 метров. При глубине котлована более 7 метров для крепления стенок монтируют распорную конструкцию, которая выполняется из металлических труб различного диаметра и служит промежуточной опорой от опрокидывания стенок котлована.

Распорная система

сравнение видов ограждений

угловые распорки – если котлован небольшой, будут лучшим вариантом. Толщина стенки трубы – 6-8 миллиметров;

поперечные – для котлованов с большой площадью. Применение очень длинных труб приводит к использованию дополнительные опоры для них. Недостаток этого способа - котлован загроможден трубами и технике сложнее выполнять нужные работы непосредственно в самом котловане;

диагональные подкосы с упором в плиту фундамента, в грунт (при плотной почве), либо в дополнительные опорные сваи. Этот метод применяется исключительно в больших котлованах, т.к. нуждается в большой территории для маневра техники;

В зависимости от размеров котлована и его глубины варианты распорных труб по технологии крепления могут быть:

Надёжный, но при этом весьма дорогой способ формирования обвязочного пояса шпунтового ограждения и укрепления грунтов.

Суть технологии струйной цементации грунтов (Jet grouting) заключается в создании в толще грунта сформированной под высоким давлением струи цементного раствора, которая при попадании в толщу породы перемешивается непосредственно с самим грунтом с последующим образованием нового и прочного грунтоцементного столба, который при затвердевании высокие прочностные характеристики.

По сравнению с традиционными технологиями инъекционного закрепления струйная цементация грунтов позволяет укреплять практически весь диапазон грунтов — от гравийных отложений до мелкодисперсных глин и илов.

Применение грунтовых анкеров необходимо для:

крепежа шпунтовых конструкций (распределительного пояса) для более равномерной передачи усилий от анкера на ограждение котлована
усиления фундаментов
предотвращения осыпания грунта, в том числе оползней
повышения несущей способности грунта (легкого или очень влажного)
укрепления откосов при дополнительном армировании.

В зависимости от производственных задач jet-сваи применяются:

в качестве грунтового анкера – при укреплении шпунтовых стенок котлованов, подпорных стенок, гидротехнических объектов (анкерная стенка причала и др.)
в качестве грунтового болта (нагеля) – при укреплении оползнеопасных склонов и насыпей
в качестве буроинъекционной сваи – для усиления фундаментов.

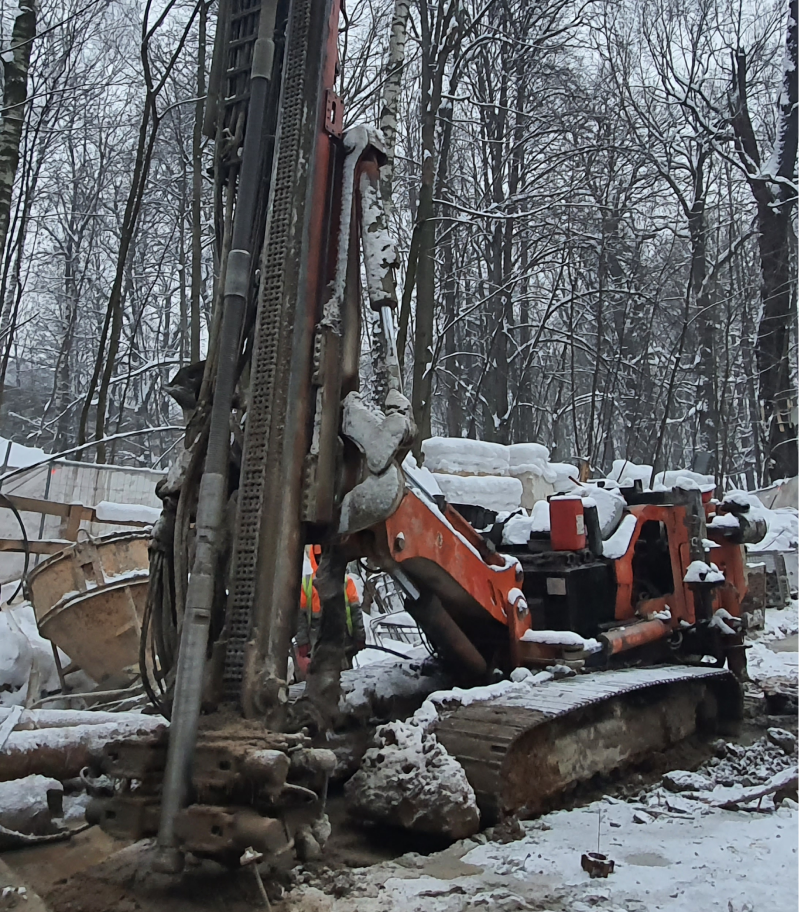

Jet-сваи (грунтоцементные сваи)

сравнение видов ограждений

Анкер состоит из оголовка, тяги в оболочке и рабочей части, защемленной в грунте. Тяга передает выдергивающее усилие от оголовка, закрепленного на внутренней стороне ограждения котлована, на рабочую часть (корень) анкера, препятствующую выдергиванию.

Выдергивающее усилие определяется как несущей способностью анкера по грунту, так и прочностью самой конструкции тяги анкера. В слабых грунтах повышают несущую способность анкера путем увеличения длины корня анкера или его диаметра, увеличения частоты расположения и способа нагнетания.

Обычно анкеры устанавливаются по периметру котлована с шагом по горизонтали, 0,8-2,5 м под углом наклона к горизонту до 30-40 градусов.

Преимущества струйной цементации

• Методика применима при работе в ограниченном пространстве: высота от 2 м, ширина от 1,5 м
• Не оказывает влияния на фундаменты зданий, расположенных поблизости, в отличие от погружения свай забивкой
• Высокая скорость сооружения грунтоцементных свай (мобилизация комплекта оборудования, подготовки его к работе занимает 1 день).
